A eficiência do conjunto de uma usina passa pela excelência na fabricação de todos os seus elementos. Os ensaios realizados recentemente com os geradores da futura CGH Cipó são um exemplo.
O projeto para a nova usina do Departamento Municipal de Energia (DME) de Poços de Caldas-MG traz especificidades nos geradores que demandaram, além dos ensaios padronizados, três ensaios extras e de alta complexidade: curto-circuito brusco, disparo e rendimento.

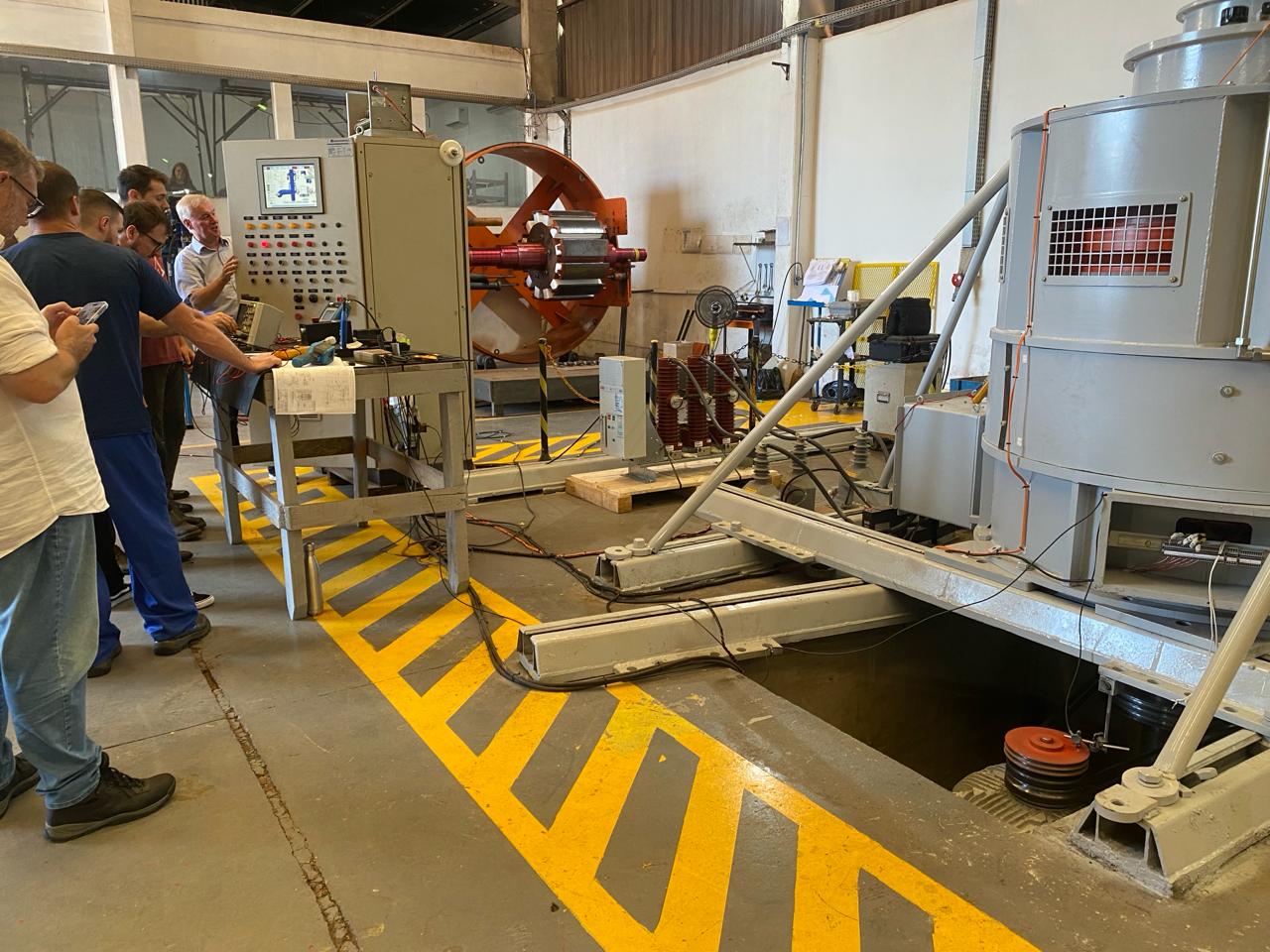

Os ensaios foram elaborados e tiveram toda estrutura necessária na fábrica da Hidroenergia. Nossas equipes técnicas trabalharam em todas as etapas para realização dos ensaios – desde a montagem da instrumentação de aquisição dos dados e na bancada de giro, até a adequação de todos os instrumentos e a obtenção de certeza do funcionamento de todos os itens envolvidos, uma vez que não é recomendado repetir os ensaios de curto-circuito brusco, disparo e rendimento.
ENSAIO DE CURTO-CIRCUITO BRUSCO – Efetiva-se com o gerador em giro nominal e energizado, quando então se fecha instantaneamente seus bornes em curto-circuito, simulando uma situação extrema sobre as bobinas do estator, conexões, aço-silício, estrutura etc. O curto-circuito é mantido por três segundos e o gerador deve suportar, sem danos, o seu impacto. Esse procedimento também é utilizado para determinar as impedâncias do gerador, através da aquisição das oscilografias das correntes do curto-circuito, o que aconteceu.
ENSAIO DE DISPARO – Simula uma perda total do controle sobre a turbina quando, em uma situação também extrema, seu distribuidor ficaria totalmente aberto, sendo então a rotação a máxima possível, aparecendo elevadas forças centrífugas no gerador. O ensaio acontece por 120 segundos e as partes rotativas do rotor (polos, cunhas e bobinas, dentre outras) devem suportar, sem danos, esse período.
A Hidroenergia realiza em todas as suas obras o ensaio de sobrevelocidade quando, sob controle, se abre repentinamente o distribuidor da turbina, deixando a rotação atingir altos níveis, mas não necessariamente o ponto de disparo.
ENSAIO DE RENDIMENTO EM BANCADA – Consiste em operar a máquina em três condições de giro específico e por um tempo definido. Em cada um dos giros, são coletados valores que depois são trabalhados e interpolados, chegando no valor final do rendimento do gerador.
Os procedimentos aconteceram na presença de Júlio Cezar Ferreira, Gerente de Geração do Gruo DME; Alexandre Afonso Postal, Assessor de Planejamento Técnico & Comitê Técnico da DME Distribuição; e do consultor Dr. Cícero Machado de Moraes que estiveram acompanhados pelo presidente da Hidroenergia, Marcos Kieling. A Comitiva do DME Poços de Caldas teve suas expectativas plenamente alcançadas e, como resultado, a aprovação dos geradores nos três ensaios, portanto, atendendo os requisitos normatizados.
